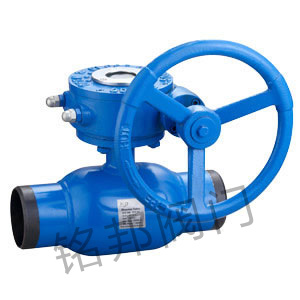

法蘭手柄式全焊接球閥主要特征
作者：永嘉縣銘邦全焊接球閥有限公司 來源：http://www.banlvquan.com/ 發布于：2023-08-14 15:17:32
法蘭手柄式全焊接球閥是一種很好節能環保產品，其特點在閥門關斷時內部泄漏量可達到"零泄露"狀態，可使能源流失造成的損失降低到最低點。
大大提高節能性與熱能計量的精確度。閥門由全焊接的閥體和碳增強特氟隆密封墊組成，可以頻繁操作，在有雜質及化學物質的情況下長壽命運行。
研磨精細的不銹鋼球體可以保證多年開閉自如，運行可靠。
法蘭手柄全焊封球閥產品參數：
閥 體：鋼制Q235A
球 體：不銹鋼SS304
閥 桿：不銹鋼2Cr13
閥桿密封：FPM
球體密封：碳化PTFE
DN 300 不帶手柄
對于≥DN200，我們建議用手動齒輪
溫度：-30℃- +200℃
連接方式：法蘭/法蘭連接
適用場合：供暖系統、供熱區域、工業管道等用途。
適應介質：水,空氣,油和其它不與碳鋼發生化學反應的流體介質。
連接方式：焊接，對焊
壓力等級：150~600LB,1.6MPa~ 4.0MPa
產品規格：1/2" ~ 40" , DN15 ~ 1000mm
產品材質：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選。
適用溫度：-29℃≤t≤150 ℃（跟閥體材質及密封面材質不同所承溫有差異）
適用介質：水、石油、天然氣及酸堿介質等
驅動方式：電動、手動、蝸輪驅動、齒輪驅動等
性能：
1）不需要維護，調整及潤滑，易于安裝，在低運行費用下長期可靠運行。表面采用噴塑處理技術，光澤美觀，在國內已處于領
先水平。不會有外部泄漏等現象。
閥體是焊接結構，所以閥門重量輕且易于進行絕緣。安裝調節機構，非常簡便，操作手柄可以拆下，換向安裝。
2）由于閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不
會產生任何泄滑。
3）球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高。
法蘭球閥的開啟過程和關閉過程
一、法蘭球閥開啟過程
1 在關閉位置，法蘭球閥球體受閥桿的機械施壓作用，緊壓在閥座上。
2 當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3 法蘭球閥閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4 直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
二、法蘭球閥關閉過程
1 關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2 繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，法蘭球閥球體已在與閥座無接觸的情況下旋轉了90°。
4 手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
